HYUPSHIN FLANGES |
1. Standard: EN1092-1
2. Type: Plate Flange, SOP Flange (Flat Face)
3. Pressure: PN40
4. Size: DN15 - DN2000, larger Sizes available on request
5.
Raw Material: P245GH, P250GH, P265GH, C22.8, S235JR
6. Process: Forged
7. Basic requirements for Material and Flange |
|
|

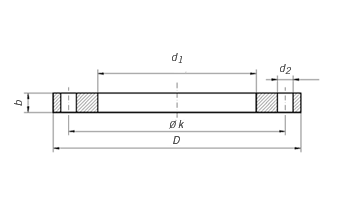

| EN 1092-1 TYPE 01 PN40 PLATE FLANGE |
Rated
Diameter |
Pipe |
Flange |
Screws |
Weight
(7,85 Kg/dm3) |
| d1 |
k |
D |
b |
d2 |
Thread |
Bolt holes |
KG |
| 15 |
21,3 |
22,0 |
65 |
95 |
14 |
14 |
M12 |
4 |
0,668 |
| 20 |
26,9 |
27,5 |
75 |
105 |
16 |
14 |
M12 |
4 |
0,933 |
| 25 |
33,7 |
34,5 |
85 |
115 |
16 |
14 |
M12 |
4 |
1,106 |
| 32 |
42,4 |
43,5 |
100 |
140 |
18 |
18 |
M16 |
4 |
1,816 |
| 40 |
48,3 |
49,5 |
110 |
150 |
18 |
18 |
M16 |
4 |
2,075 |
| 50 |
60,3 |
61,5 |
125 |
165 |
20 |
18 |
M16 |
4 |
2,723 |
| 65 |
76,1 |
77,5 |
145 |
185 |
22 |
18 |
M16 |
8 |
3,465 |
| 80 |
88,9 |
90,5 |
160 |
200 |
24 |
18 |
M16 |
8 |
4,310 |
| 100 |
114,3 |
116,0 |
190 |
235 |
26 |
22 |
M20 |
8 |
6,056 |
| 125 |
139,7 |
141,5 |
220 |
270 |
28 |
26 |
M24 |
8 |
8,170 |
| 150 |
168,3 |
170,5 |
250 |
300 |
30 |
26 |
M24 |
8 |
10,238 |
| 200 |
219,1 |
221,5 |
320 |
375 |
36 |
30 |
M27 |
12 |
17,871 |
| 250 |
273,0 |
276,5 |
385 |
450 |
42 |
33 |
M30 |
12 |
29,166 |
| 300 |
323,9 |
327,5 |
450 |
515 |
52 |
33 |
M30 |
16 |
44,921 |
| 350 |
355,6 |
359,5 |
510 |
580 |
58 |
36 |
M33 |
16 |
66,460 |
| 400 |
406,4 |
411,0 |
585 |
660 |
65 |
39 |
M36 |
16 |
96,822 |
|
